PROYECTO FINAL

Para el proyecto final realice la construcción de una pantalla de POV (Persistence-Of-Vision). Se controlan los tiempos de apagado y encendido de los LEDS por medio de un Arduino Mini Pro.

El fenómeno conocido como Persistencia de la visión del ojo (POV) por sus siglas en inglés, consiste en la visualización de una imagen, la cual permanece en la retina del ojo humano por una décima de segundo antes de desaparecer por completo. En la pantalla POV  este fenómeno se utiliza para percibir diferentes formas, figuras o letras.

Los LEDS usados tienen una secuencia programada de encendido y apagado de manera tal, que las diferentes imágenes se superponen entre sí formando letras, al realizar un movimiento circular el cual deja como estela la imagen previamente programada.


LISTA DE ELEMENTOS

1. Arduino Pro Mini.
2. Cinco LEDS de superficie.
3. Cinco resistencia de 390 Ohm.
4. Cuatro jumpers macho.
5. Un LM317.
6. Capacitor 1uf.
7. Capacitor cerámico 104.
8. Baquelita virgen.
9. Motor 12v - 2500 rpm.

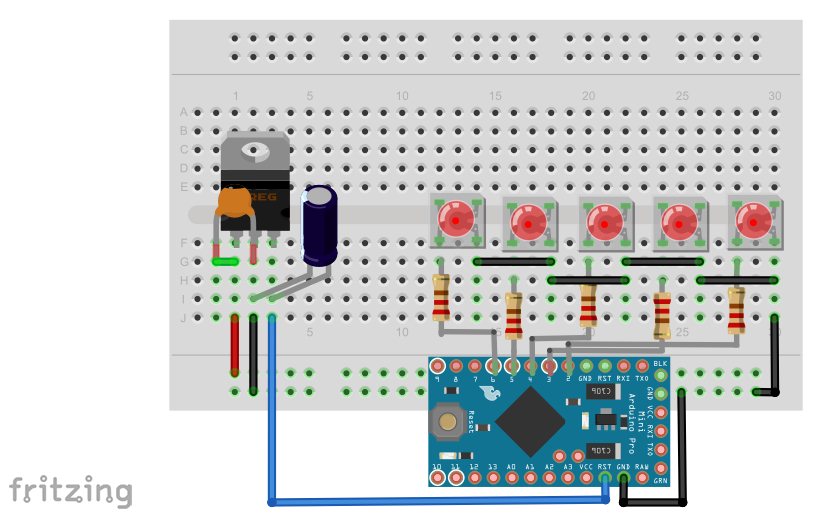

DIAGRAMA DEL MONTAJE EN LA PROTOBOARD

DIAGRAMA ESQUEMÁTICO DEL CIRCUITO

PROCESO DEL MONTAJE PASO A PASO

1. Elementos necesarios para hacer el montaje.

2. Diagrama en la baquelita.

Diagrama del circuito.

3. Se quema el diagrama en la baquelita.

Se corta la tarjeta perforada y se quema la impresión del circuito sobre la baquelita, en este caso se uso Percloruro Férrico.

4. Montaje de los elementos.

Conexión  los LEDS,  el Arduino, los condensadores que van al LM317 y las resistencias que van a la parte positiva de los indicadores LED , además se conectan los  negativos a la tierra (GND) del circuito.

5. Diseño de la base.

El movimiento de giro de la plaqueta se produce por un ventilador de 12v - 2500 rpm, que se usa de base para este proyecto.

Se construyó una estrura en acrílico a la cual se adhiere el circuito con los elementos ya ensamblados.

Sobre la base (ventilador) se atornilla la estructura de acrílico para evitar que se desprenda por el movimiento, esto permite la estabilidad del montaje.

6. Montaje Terminado.

CÓDIGO FUENTE

EN ARDUINO


VÍDEO DEL FUNCIONAMIENTO

Laboratorio 11

ESCRIPCIÓN DEL LABORATORIO 11

Para este laboratorio desde una interfaz en Processing enviaremos un mensaje a una matriz LED 8x8 a través de IC MAX7219.

LISTA DE ELEMENTOS

1. Arduino Uno.
2. Una protoBoard.
3. Una matriz LED 8x8.
4. Cinco jumpers macho.
5. Computador (IDE Arduino/Processing).

DIAGRAMA DEL MONTAJE EN LA PROTOBOARD

DIAGRAMA ESQUEMÁTICO DEL CIRCUITO

PROCESO DEL MONTAJE PASO A PASO

1. Elementos necesarios para hacer el montaje.

2. Montaje terminado.

CÓDIGO FUENTE

EN ARDUINO


EN PROCESSING



VÍDEO DEL FUNCIONAMIENTO

Laboratorio 10

DESCRIPCIÓN DEL LABORATORIO 10

En este laboratorio se controlara una matriz LED 8x8 a través de IC MAX7219, el Arduino se va  a programas para mostrar números del 0 al 9, dependiendo de la posición del potenciómetro.


LISTA DE ELEMENTOS

1. Arduino Uno.
2. Una protoBoard.
3. Una matriz de de LED 8x8.
4. Un IC MAX7219.
5. Un potenciómetro 10k.
6. Siete jumpers macho.

DIAGRAMA DEL MONTAJE EN LA PROTOBOARD

DIAGRAMA ESQUEMÁTICO DEL CIRCUITO

PROCESO DEL MONTAJE PASO A PASO

1. Elementos necesarios para hacer el montaje.

2. Conexiones matrix 8x8 con el Arduino y con el potenciometro.

3. Montaje terminado.

CÓDIGO FUENTE ARDUINO

VÍDEO DEL FUNCIONAMIENTO

Laboratorio 9

ESCRIPCIÓN DEL LABORATORIO 9

Controlar desde una interfaz en Processing, el patrón de movimiento y colores en un módulo de 8 LEDs RGB controlado con un Arduino.

LISTA DE ELEMENTOS

1. Arduino Uno.
2. Una protoBoard.
3. Un LED RGB.
4. Once jumpers macho.
5. Computador (IDE Arduino/Processing).

DIAGRAMA DEL MONTAJE EN LA PROTOBOARD

PROCESO DEL MONTAJE PASO A PASO

1. Elementos necesarios para hacer el montaje.

2.  Conexiones al Arduino.

3. Montaje final.

CÓDIGO FUENTE

EN ARDUINO


EN PROCESSING


VÍDEO DEL FUNCIONAMIENTO

Laboratorio 8

ESCRIPCIÓN DEL LABORATORIO 8

En este laboratorio controlaremos desde Arduino, dos barras LED (8 rojos, 4 amarillos, 4 verdes) con 2 IC74HC595, para mostrar el nivel de iluminación capturado con una fotocelda (foto resistencia, LdR, Cds).

LISTA DE ELEMENTOS

1. Arduino Uno.
2. Una protoBoard.
3. Dos barras de LEDS.
4. Dos IC74HC595.
5. Una foto celda (Fotoresistencia, LdR).
6. Un potenciometro.
7. Dieciséis  resistencia de 220 Ohm.
8. Seis jumpers macho.

DIAGRAMA DEL MONTAJE EN LA PROTOBOARD

DIAGRAMA ESQUEMÁTICO DEL CIRCUITO


PROCESO DEL MONTAJE PASO A PASO

1. Elementos necesarios para hacer el montaje.

2. Conexiones barras a tierra (GND).

3. Conexiones de las barras de LEDS a los IC74HC595.

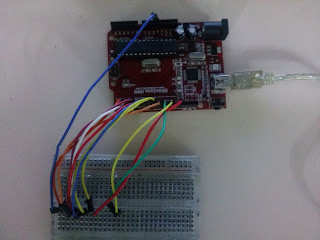

4. Montaje terminado con las conexiones al Arduino.



CÓDIGO FUENTE ARDUINO

VÍDEO DEL FUNCIONAMIENTO

Laboratorio 7

ESCRIPCIÓN DEL LABORATORIO 7


Para este laboratorio continuamos con el  LED RGB,  vía PWM con una por medio de una interfaz gráfica en Processing/ControlP5 se controlar el valor de cada color.

LISTA DE ELEMENTOS

1. Arduino Uno.
2. Una protoBoard.
3. Un LED RGB.
4. Tres resistencia de 220 Ohm.
5. Cuatro jumpers macho.
6. Computador (IDE Arduino/Processing).

DIAGRAMA DEL MONTAJE EN LA PROTOBOARD

DIAGRAMA ESQUEMÁTICO DEL CIRCUITO

PROCESO DEL MONTAJE PASO A PASO

1. Elementos necesarios para hacer el montaje.

2. Conexiones del LED RGB.



3. Montaje terminado, conexiones al Arduino.

CÓDIGO FUENTE

EN ARDUINO

EN PROCESSING



VÍDEO DEL FUNCIONAMIENTO

Laboratorio 6

DESCRIPCIÓN DEL LABORATORIO 6

En el Laboratorio 6 haciendo uso de tres potenciometros, uno para cada color, se controla la intensidad del color de un LED RGB vía PWM.

LISTA DE ELEMENTOS

1. Arduino Uno.
2. Una protoBoard.
3. Un LED RGB.
4. Tres potenciometro de 10K.
5. Tres resistencia de 220 Ohm.
6. Ocho jumpers macho.
7. Computador (IDE Arduino).

DIAGRAMA DEL MONTAJE EN LA PROTOBOARD

DIAGRAMA DEL CIRCUITO

PROCESO DEL MONTAJE PASO A PASO

 1. Elementos necesarios para hacer el montaje.

2. Conexiones potenciometros y resistencias del LED RGB.

3. Conexines LED RGB al Arduino.



4. Montaje final, conexiones al Arduino.

CÓDIGO FUENTE  ARDUINO

VÍDEO DEL FUNCIONAMIENTO
